光纤耦合器详解 & 选型、应用与维护要点

光纤耦合器是一种无源光器件，主要用于实现光信号的功率分配与合成：既可将一束光按比例分为多束，也可将多路光合为一束传输。是光信号的“智能分流阀”。其中，熔融拉锥型（FBT） 是最主流的实现方式。它通过高温熔融与拉伸工艺，使两根光纤纤芯紧密贴合，形成精准的耦合区域，支持1×2、2×2、1×8等多种端口配置，以及50:50、10:90等定制化分光比。

下面将围绕光纤耦合器的选型原则、应用领域与维护要点展开详细介绍。

一、选型指南：FBT 与 PLC 如何选择

除熔融拉锥型（Fused Biconical Taper, FBT）外，平面波导型（Planar Lightwave Circuit, PLC）是另一主流技术。两者核心差异如下，可根据实际需求选型：

（一）熔融拉锥（Fused Biconical Taper, FBT）工艺

通过“拉伸—熔融—恢复”三个连续区域实现光信号的精确分配，其结构可划分为三个功能段：

①下推区（输入锥区）

光纤在此区域被加热并逐渐拉伸，直径由原始尺寸均匀变细。纤芯与包层同步收缩，光传输的约束条件发生改变，部分光能量以倏逝场形式扩散至包层边界，为后续耦合做准备。

②耦合区（熔融腰区）

两根光纤的包层在此完全熔融融合，纤芯间距缩小至亚微米量级。光能量通过倏逝波在纤芯间交换，完成功率的再分配。该区域长度与拉伸程度直接决定最终的分光比，是耦合器的核心作用区。

③上推区（输出锥区）

光纤从熔融腰区逐步恢复至原始直径，光场形态随之重构，能量被重新束缚回纤芯，并以设定的分光比例从输出端口稳定导出，完成耦合过程。

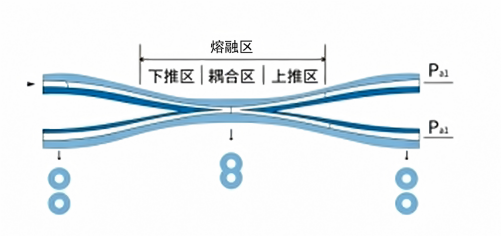

图3：光纤熔融拉锥工艺的结构原理图，是制作光纤耦合器、光分路器的核心结构

（二）平面波导型（Planar Lightwave Circuit, PLC）工艺

平面光波导技术（Planar Lightwave Circuit, PLC）是一种基于平面波导结构的光学器件制造技术。它通过在平面基底上制作光波导，实现光信号的传输、分路、耦合、调制等功能。PLC技术的核心在于利用光波导的低损耗和高集成度特性，将多个光学功能集成到单一芯片上。

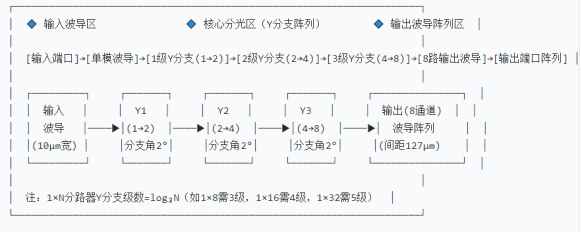

图4：1×8 PLC 分路器芯片-2D 平面布局原理图

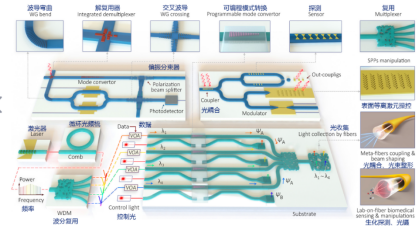

图5：平面波导型（PLC）的高集成度

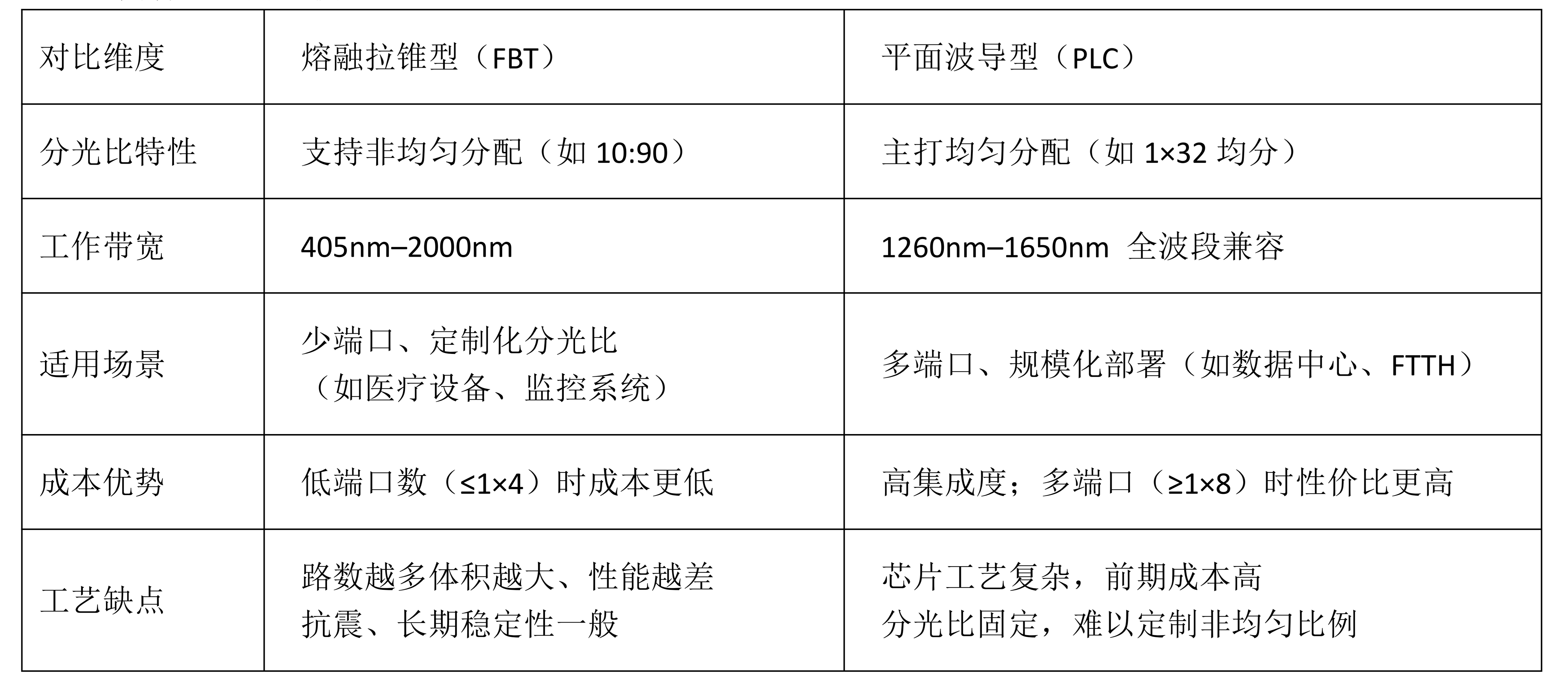

（三）两种工艺的比较

二、应用场景：从家庭宽带到太空通信

1. 光纤到户（FTTH）：1×64 FBT耦合器将主干光纤信号分配至64个用户，据中国电信案例显示，可降低约40%的建设成本；

2. 数据中心：2×2耦合器支撑400G/800G光模块，使链路误码率降低两个数量级；

3. 特殊环境：

(1) 航天通信中，抗辐射耦合器用于地月激光通信（如NASA LLCD项目，距离达38万公里）；

(2) 海底光缆用耦合器具备耐高压与耐腐蚀性能，保障跨洋数据传输；

4. 新兴领域：

(1) 量子通信中，低偏振损耗（PDL≤0.1dB）耦合器保障单光子探测效率；

(2) 新能源汽车中，用于稳定传输无线充电指令信号。

三、维护技巧：三个细节延长使用寿命

日常维护是保障光纤耦合器性能、延长其使用寿命的关键。以下 3 个操作细节，可帮助您有效减少损耗、避免故障。

1. 端面清洁：使用专用无尘纸配合无水乙醇，单向擦拭光纤端面。避免使用普通纸巾或嘴吹，防止油污或水汽残留导致耦合效率下降。

2. 物理防护：避免弯折耦合区域，远离强震动与高温环境，未使用的端口应加盖防尘帽。

3. 定期检查：使用光纤显微镜抽查端面有无划痕或污染。若发现功率波动，应优先清洁接口，而非盲目调整光路。

希望这份梳理能帮您进一步掌握光纤耦合器，让光信号的分配与合路高效顺畅，为光网络稳定运行筑牢基础。

有更多有关耦合器的特殊场景、定制需求、故障排查等问题，也欢迎和我们留言探讨。关注我们~一起深耕细节，探索光通信技术的更多可能，共同搭建数字世界里可靠的“光路桥梁”。
