光纤耦合器详解 & 原理与参数梳理
光纤耦合器是一种无源光器件,主要用于实现光信号的功率分配与合成:既可将一束光按比例分为多束,也可将多路光合为一束传输。是光信号的“智能分流阀”。其中,熔融拉锥型(FBT) 是最主流的实现方式。它通过高温熔融与拉伸工艺,使两根光纤纤芯紧密贴合,形成精准的耦合区域,支持1×2、2×2、1×8等多种端口配置,以及50:50、10:90等定制化分光比。
下面将围绕光纤耦合器的工作原理、性能参数展开详细介绍。
(一)光能量分布与耦合原理
光纤中传输光的强度分布近似为高斯分布,其强度在纤芯中心处达到最大,沿径向向外逐渐减小,越靠近纤芯-包层界面,能量越低。值得注意的是,高斯分布的尾部会略微延伸至包层区域,这一部分能量被称为倏逝波。图1展示了光纤横截面内的光能量分布,其中垂直虚线表示纤芯与包层的分界,红色区域对应倏逝波的能量。
图1:光纤横截面内的光能量分布

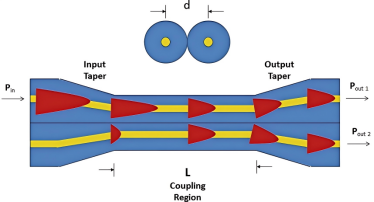

在熔融拉锥(FBT)过程中,两根平行的光纤纤芯被拉锥至彼此非常接近,使得倏逝波能够从一根纤芯“泄漏”至另一根纤芯。在耦合区域内,能量交换的程度主要由纤芯间距d和耦合区长度L决定。如图2所示,当耦合长度适当时,能量可完全由一根光纤转移至另一根;进一步增加耦合长度,能量将重新耦合回原光纤。因此,通过精确控制拉锥工艺,可实现任意指定的功率分配比,例如常见的50/50或10/90耦合器。
图2
(二)关键逻辑与核心特性
关键逻辑:
①耦合区长度决定分光比:拉伸越长,能量耦合越充分,可实现从100%转移到任意比例的灵活分配;
②1×2耦合器的结构本质:制造时先形成4端口器件,再将其中一端剪断并做粗糙化处理,以避免反射干扰,同时保留互易性——无论光从输入端还是输出端进入,功率分配规律均一致;
核心特性:
①宽光谱兼容:支持405nm–2000nm波长范围,适用于通信、医疗、工业等多种场景;
②低损耗高可靠:附加损耗≤0.17dB,工作温度范围-40℃~+85℃,具备良好的抗震动与抗冲击能力;
③接口灵活:支持FC/APC、FC/UPC等主流接头,适配不同光纤链路需求。
二、关键参数:四个核心指标决定性能

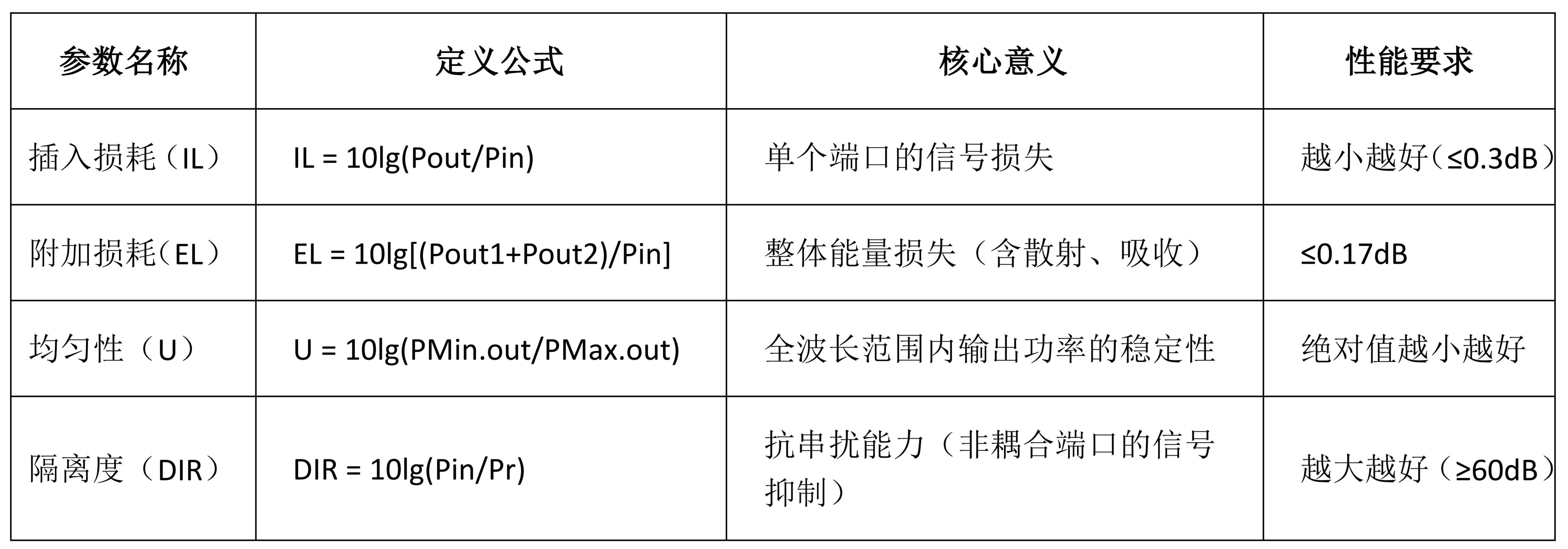

选择耦合器时,需重点关注以下四个参数:
(一) 插入损耗
①核心含义:衡量信号通过耦合器特定输出端口时的功率衰减,反映端口级传输效率。
②性能要求:数值越小越好。常规要求:≤ 0.3 dB;高要求场景(如光模块内部):≤ 0.1 ~ 0.2 dB。
(二)附加损耗
①核心含义:反映耦合器整体(所有输出端口之和)相对于输入功率的损失,包含材料吸收、散射、辐射等不可逆损耗。
②性能要求:数值越小越好。典型要求:≤ 0.17 dB;对于高精度耦合器,可优于 0.1 dB。
(三)均匀性
①核心含义:表征耦合器在工作带宽内,各输出端口(或同一端口在不同波长下)功率的一致性。
②性能要求:绝对值越小越好。典型指标:≤ 0.5 dB(全带宽);高端器件:≤ 0.2 ~ 0.3 dB。
(四)隔离度
(Pr 为从非目标耦合端口泄露的信号功率)
①核心含义:衡量耦合器对非耦合端口(或反向方向)信号的抑制能力,体现端口间的抗串扰水平。
②性能要求:数值越大越好。常规要求:≥ 60 dB;高端或密集波分复用系统:≥ 65 ~ 70 dB。

注:隔离度是容易被忽略的关键指标,尤其在密集波分复用(DWDM)系统中,高隔离度可有效避免不同通道间的信号干扰。
