光逞聚焦 • 拆解主流光纤连接器，读懂光通信连接的精密机理

光纤连接器作为核心无源器件，在光信号传输体系中构筑起精密的物理连接桥梁。它凭借高精密光学接口设计，不仅实现了设备与设备、设备与仪表、以及光纤与光纤之间的高效、灵活连接，更以其可拆卸的特性，打破了光通道固定连接的局限，使网络架构可按需灵活重构，极大增强了光网络的适应性与扩展性。下文将围绕光纤连接器的结构特点这一核心维度，带大家进一步认识FC、SC、LC、ST这四款主流的光纤连接器。

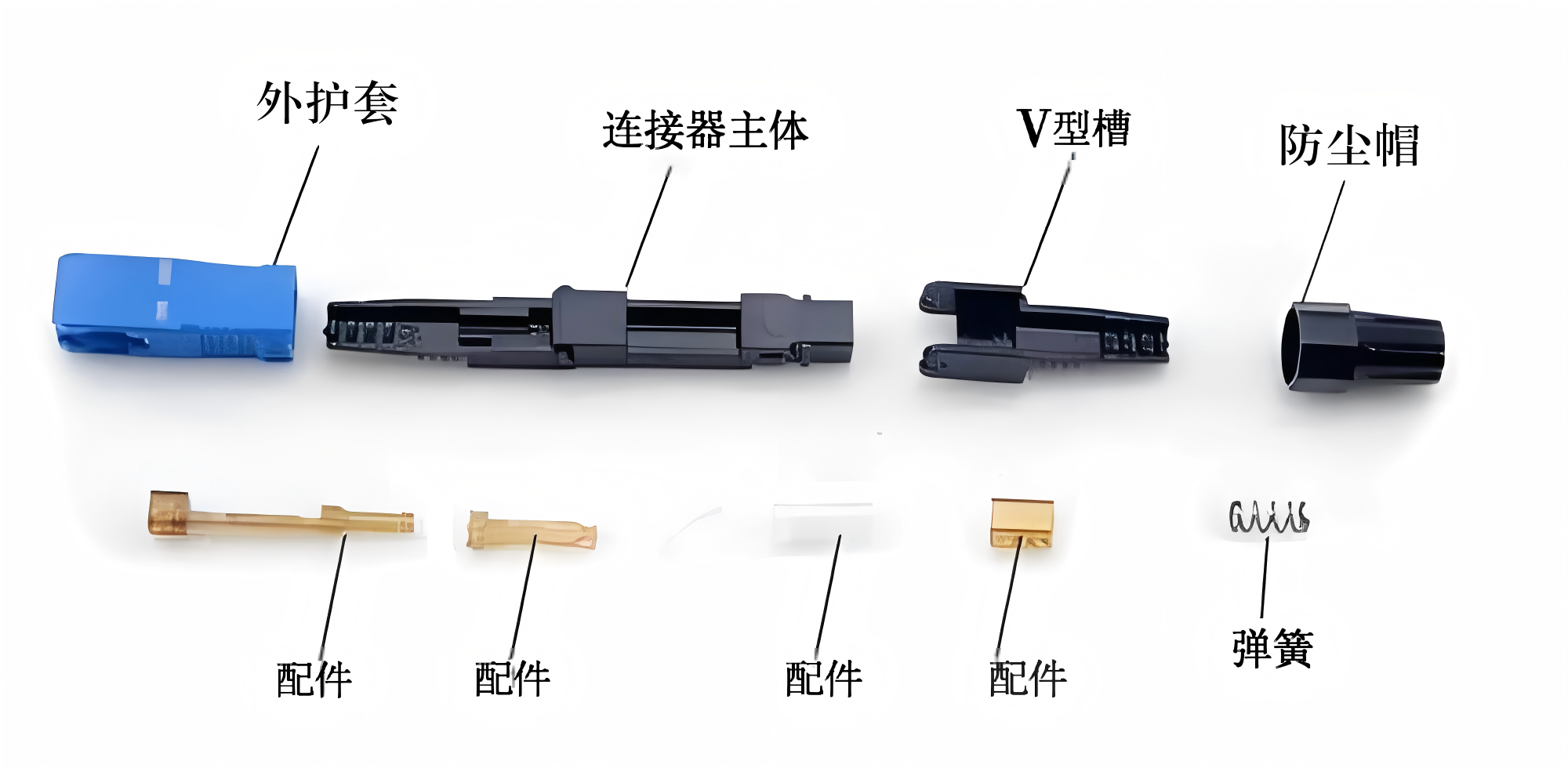

一、核心结构：解构共同组件

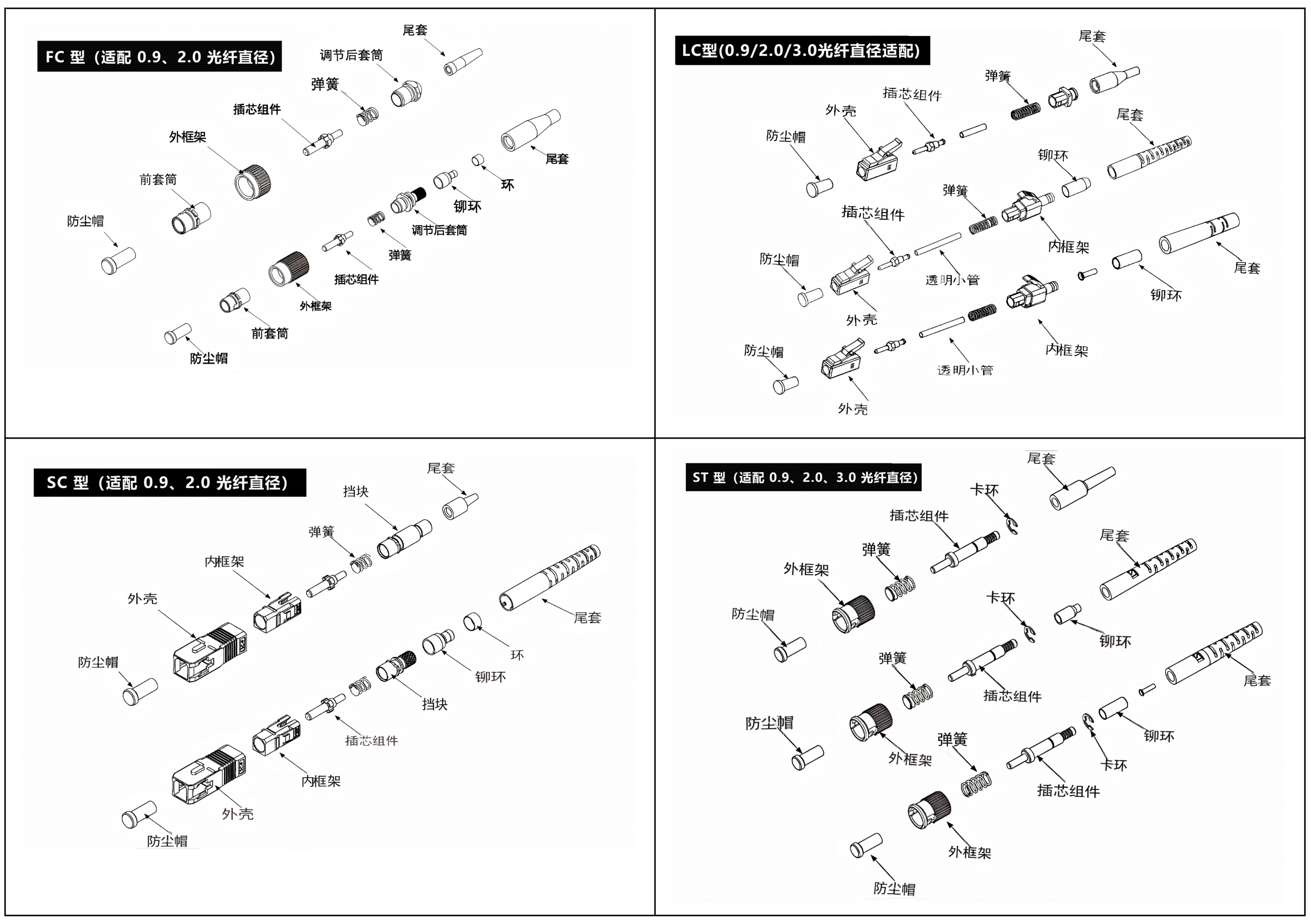

在光通信领域，FC、SC、LC、ST 四款光纤连接器凭借各自独特的结构设计，在不同场景中占据主流地位 ——FC 以螺纹连接的强稳定性服务于电信机房，SC 靠卡扣式便捷性活跃于数据通信领域，LC 凭借小型化高密度优势成为数据中心新宠，ST 则以卡环式结构在部分工业场景留下印记。尽管它们的外形、连接方式、尺寸规格存在差异，但深入剖析其内部架构会发现，四款连接器在保障光纤精准对接、稳定传输的核心逻辑上高度统一，存在以下五类核心结构模块。


1. 防尘帽（Dust Cap）

四款连接器均配备防尘帽，用于保护光纤精密端面，防止灰尘、杂质侵入，避免对接时产生额外损耗或损坏端面。

2. 插芯组件（Ferrule Assembly）

插芯是连接器中最关键的部件之一，它是一个小而精密的管状结构，通常由陶瓷、金属合金或塑料制成。作用是实现光纤的高精度对准，保障光信号高效传输，决定了连接损耗的核心指标。

3. 弹性元件（Spring）

均内置弹簧，在插拔过程中提供弹性缓冲，确保插芯对接时的压力稳定，维持连接的可靠性与重复性。

4. 外部壳体结构

外壳是连接器的外部部分，它起到保护插芯和对准套筒的作用。无论采用金属（如 FC、ST）还是工程塑料（如 SC、LC）材质，均具备外部壳体 / 框架，起到机械防护、结构支撑作用，同时适配设备面板安装或插拔操作的握持需求。

5. 尾套（Boot）

四款连接器均配备尾套，用于包裹光纤尾端，释放应力，防止光纤因弯折、拉扯断裂，增强连接器与光纤的结合可靠性。


这五个核心组件共同作用，确保光纤连接器的性能和可靠性。在连接器的设计和制造中，对这些组件的精密加工和装配至关重要，以确保连接器在使用过程中能够提供低插入损耗、高回波损耗和长寿命的性能。

如果您还想了解光纤连接器的选型技巧、前沿技术突破或具体应用案例，欢迎在评论区留言探讨～持续关注我们，一同深挖光通信领域的干货知识，共同见证 “连接” 赋能数字未来的无限可能！
