光逞科普：光纤准直器&

光信号 “精准导航者”，原理与分类浅解析

光纤准直器（Optical Collimator）作为光无源器件的核心元件，凭借内部集成的光学透镜，实现了对光信号的高效调控 —— 既能将光纤出射的发散高斯光束精准转换为平行准直光，也能将外部空间中的平行光束稳定耦合至光纤内部。凭借这一核心能力，能有效解决光束发散引起的能量损耗问题，同时充当光信号一位 “精准导航者”，在复杂的光纤网络中引导光信号稳定传输。为全面理解其卓越性能与价值，本文将依次对光纤准直器的工作原理、结构分类进行系统性介绍。

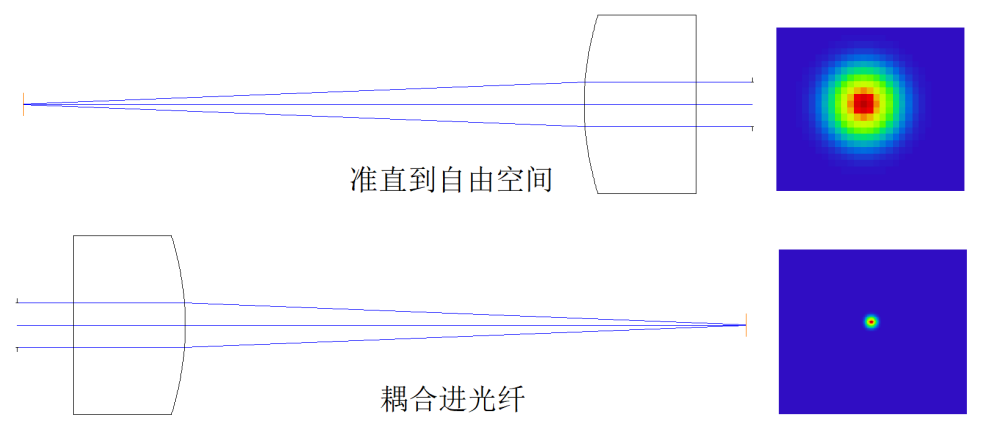

一、光纤准直器的工作原理

1、光信号的准直：光信号从光纤输出时，受光纤发散角影响呈发散状态。光纤准直器内置的自聚焦透镜可接收该发散光，通过精准聚焦作用将其转换为平行光（准直光），有效保障光信号传输的稳定性与方向性。


2、光信号的耦合：当外界平行或近似平行光照射准直器时，自聚焦透镜能对光信号进行聚焦处理，并将其高效耦合至单模光纤内部。此过程实现了光信号从自由空间到光纤的传输转换，为光通信系统的连接与扩展提供关键支撑。

二、光纤准直器的基本分类

光纤准直器是光路系统中的关键元件，为便于区分与选型，以下图表从不同维度对其进行基础分类，包含基础型、功能专用型、核心配套组件及其他分类，并简要列出了各类的核心特点与典型应用方向。

一、基础型准直器（按透镜/结构划分）

基础型	核心特点	应用方向
C-Lens光纤准直器	采用球面端头透镜，成本效益高、工作距离长、兼容性强	通用光通信、远程传感
G-Lens光纤准直器	端面透镜为平面结构，基于梯度折射率透镜设计，便于集成滤波片	波分复用器（WDM）等光集成模块
单光纤准直器	实现单路光束准直输出，为通用型基础产品，覆盖紫外、可见光及近红外等多个波段	光谱分析、基础光学系统
双光纤准直器	集成双光纤通道，支持双向光信号传输	光开关及部分耦合器件

二、功能专用型准直器（按场景/性能划分）

功能专用型	核心特点	应用方向
保偏准直器	能够维持输出光束的偏振状态，典型消光比不低于20dB，	量子通信、高精度光纤传感、相干探测等
高功率准直器	配备抗激光损伤镀膜，可耐受功率不低于500mW	工业激光加工、医疗激光设备等高功率环境
可调准直器	焦距与发散角的动态调节（如五维调节机构）	科研实验、光路校准及自适应光学系统等
固定式准直器	出厂预先调校并固化，光学参数固定，稳定性高	光路径固定的批量设备
宽光谱准直器	宽波长兼容能力（如1260–1650nm）、色差优化	光谱分析、多色光耦合等宽谱应用场景

三、核心配套组件（准直器系统必备）

核心配套组件

核心特点

应用方向

光纤端帽

保护光纤端面并降低功率密度，常与高功率准直器配套使用，材料包括陶瓷、玻璃等多种选项

高功率激光传输与处理

准直透镜组件

构成组件含非球面透镜、离轴抛物面反射镜等

定制化准直器

高端光学系统

四、其他分类

其他分类	核心特点	应用方向
紫外/红外专用准直器	针对紫外(<400nm)、中远红外 (如2-12μm) 优化	紫外加工红外光谱、热成像
增透膜准直器	在关键光学界面镀制增透膜，降低回波反射与插入损耗，提升系统信噪比	对回波反射敏感的高精度系统
同轴封装型准直器	精密金属圆管封装，带标准接口，稳定性好	光学实验平台等
定制封装型准直器	按需求合理定制外形、接口与功能	特种激光器国防、医疗探头等
